다이어그램? ERD? Mermaid 하나면 끝!
개발을 하다보면 다이어그램을 작성해야 할 때가 종종 있다. ERD를 그릴 때 뿐만이 아니라, 다이어그램은 도메인 또는 아키텍처를 더 쉽게 파악할 수 있도록 돕는 도구가 되어주기도 한다.
draw.io, ppt, figjam, excalidraw, cloudcraft, eraser.io 등 다이어그램을 그릴 수 있도록 해주는 서비스는 다양하다. 하지만 나는 직접 그리는 게 아닌, 더 쉽고 체계적으로 작성할 수 있는 무언가가 필요했다..!
마크다운으로 다이어그램을 그릴 수 있다고?
누구든 쉽게 작성할 수 있는 마크다운. 애초에 지금 이 글도 마크다운 파일로 작성되고 있는데..! 머메이드는 마크다운 문법으로 다이어그램을 그려주는 라이브러리다. 즉, UI를 직접 그리지 않고 텍스트로 다이어그램을 표현할 수 있다는 것!
더더욱 좋은 점은, mermaid 문법은 컨플루언스, github, gitlab, vscode(플러그인 필요)에서도 지원이 된다. 나의 경우 현재 회사에서 컨플루언스를 사용하고 있는데, 컨플루언스에서 머메이드 Preview를 제공하고 있어 회의록 및 문서 작성시 더더욱 좋은 경험을 할 수 있었다.
더이상 다이어그램을 캡처하지 않아도 된다구..?!
Mermaid Live Editor를 활용하면 더욱 쉽게 머메이드 다이어드램을 작성할 수 있다 :)
머메이드로 정말 정말 다양한 다이어그램을 작성할 수 있다. 몇 가지만 간단하게 살펴보도록 하자!
1. Flowchart
플로우차트는 노드(도형)와 엣지(화살표, 선)로 구성된다. 어떤 관계나 프로세스의 흐름을 표현하는 데 알맞다.
flowchart LR
A["Web browser"]
B["Amazon API Gateway"]
C["AWS Lambda"]
D["Amazon DynamoDB"]
A --> B --> C --> D
방향도 바꿀 수 있다.
- TB - Top to bottom
- TD - Top-down/ same as top to bottom
- BT - Bottom to top
- RL - Right to left
- LR - Left to right

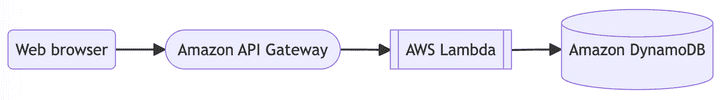

노드의 모양도 바꿀 수 있다.
flowchart LR
A("Web browser")
B(["Amazon API Gateway"])
C[["AWS Lambda"]]
D[(Amazon DynamoDB)]
A --> B --> C --> D
선도 바꿀 수 있다.
flowchart LR
A["Webbrowser"]
B["Amazon API Gateway"]
A -- Dynamic API calls over HTTPS --> B

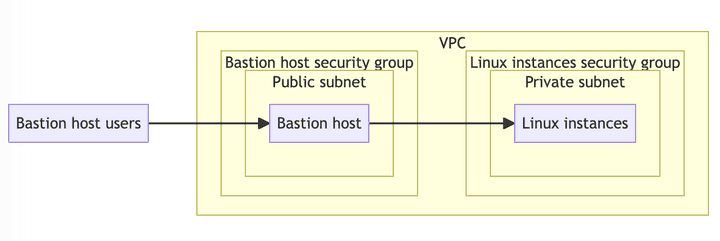

서브 그래프를 구성할 수도 있다.
flowchart LR
subgraph B["VPC"]
direction LR
subgraph C1["Bastion host security group"]
subgraph B1["Public subnet"]
i["Bastion host"]
end
end
subgraph C2["Linux instances security group"]
subgraph B2["Private subnet"]
i2["Linux instances"]
end
end
end
A["Bastion host users"]
A --> i
i --> i2

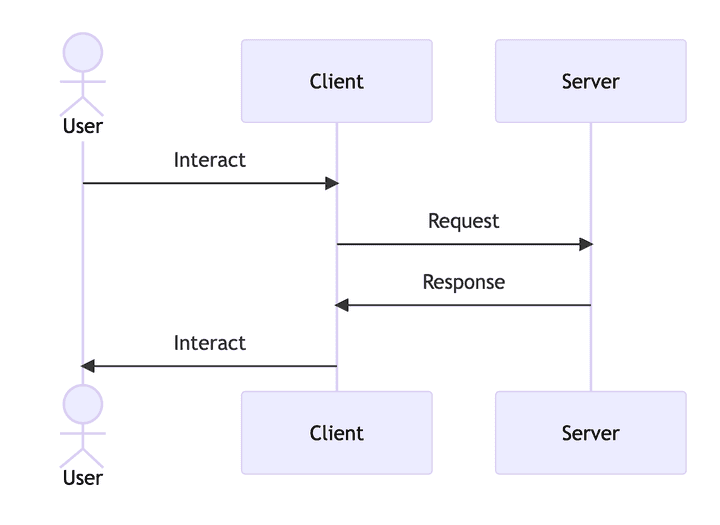

2. Sequence Diagram
시퀀스 다이어그램은 프로세스가 서로 어떻게, 어떤 순서로 작동하는지 보여주고자 할 때 알맞다.
sequenceDiagram
actor A as User
participant B as Client
participant C as Server
A->>B: Interact
B->>C: Request
C->>B: Response
B->>A: Interact

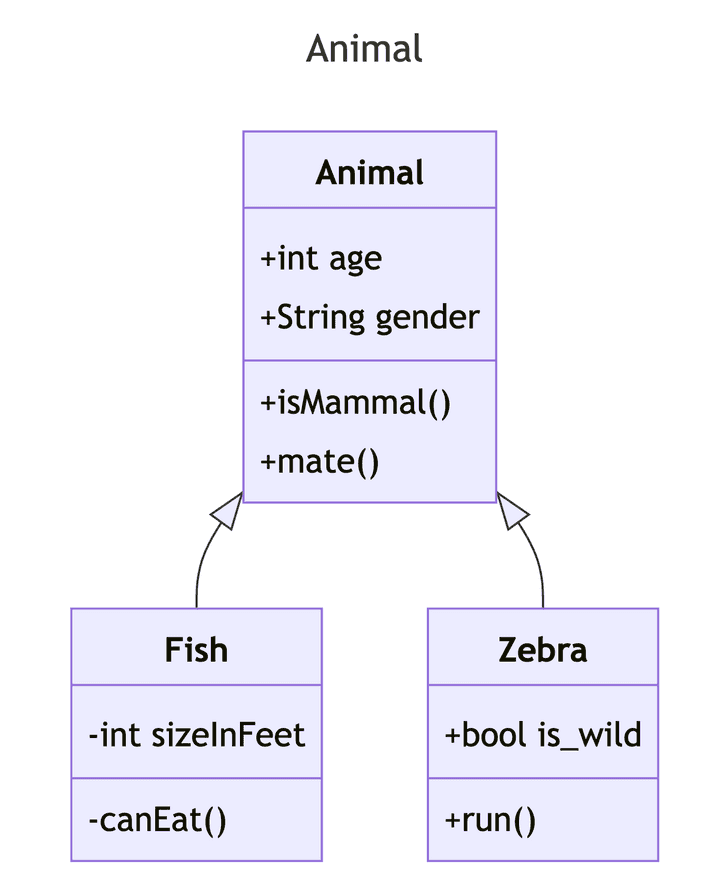

3. Class Diagram
통합 모델링 언어(UML)의 클래스 다이어그램은 시스템의 클래스, 속성, 연산(또는 방법) 및 개체 간의 관계를 표시하여 시스템의 구조를 설명하는 정적 구조도의 한 종류다.
---
title: Animal
---
classDiagram
Animal <|-- Fish
Animal <|-- Zebra
Animal : +int age
Animal : +String gender
Animal: +isMammal()
Animal: +mate()
class Fish{
-int sizeInFeet
-canEat()
}
class Zebra{
+bool is_wild
+run()
}

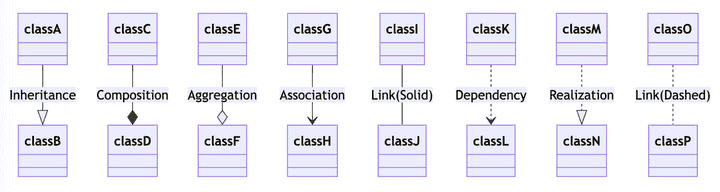

클래스를 정의하고, 클래스의 멤버를 정의하고, 관계를 나타낼 수 있다.
classDiagram
classA --|> classB : Inheritance
classC --* classD : Composition
classE --o classF : Aggregation
classG --> classH : Association
classI -- classJ : Link(Solid)
classK ..> classL : Dependency
classM ..|> classN : Realization
classO .. classP : Link(Dashed)
4. ERD (Entity Relationship Diagram)
데이터베이스를 설계할 때 주로 쓰곤 하는 ERD도 머메이드를 사용하면 간편하게 그릴 수 있다.
erDiagram
CUSTOMER ||--o{ ORDER : places
CUSTOMER {
string name
string custNumber
string sector
}
ORDER ||--|{ LINE-ITEM : contains
ORDER {
int orderNumber
string deliveryAddress
}
LINE-ITEM {
string productCode
int quantity
float pricePerUnit
}

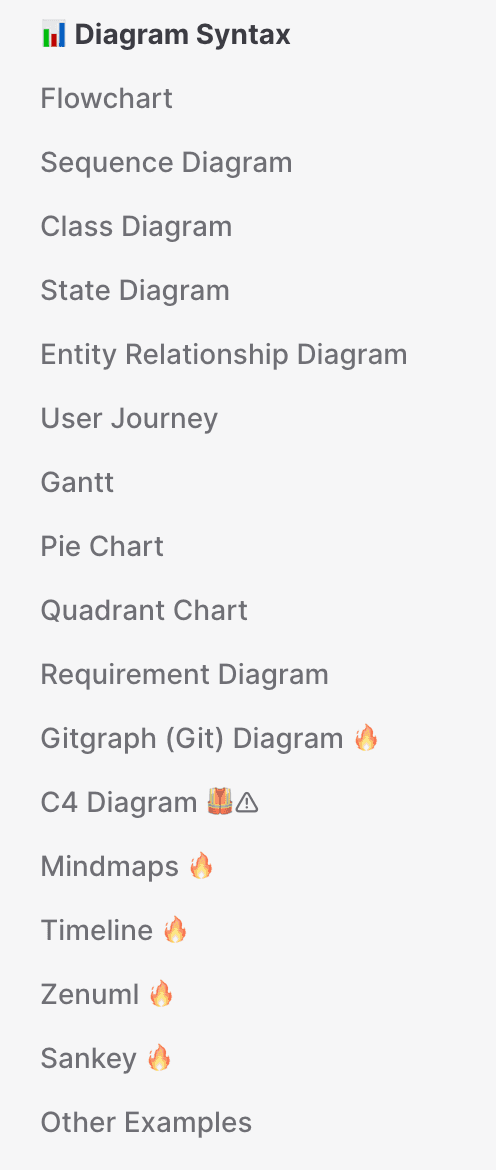

이외에도 정말 다양한 문법들이 존재하는 머메이드! 더 많은 내용은 공식문서에서 살펴보길 바란다.
